TEMA 2- MÀQUINES I MECANISMES


MÀQUINES

És el conjunt de mecanismes que ens ajuda a fer un treball o transformar una forma d'energia en un altre tipus d'energia.

Classificació de màquines:

Màquines simples:
Dispositius senzills amb un element o dos.

Màquines complexes:
Màquines amb diversos mecanismes, que transformen energia i que acostumen a ser motrius.


PARTS D'UNA MÀQUINA

-Estructura
-Dispositius de control
-Motor
-Mecanismes



MÀQUINES SIMPLES

Són dispositius senzills, construïdes bàsicament per un sol element, que s'apliquen per ampliar l'efecte d'una força i són la base per a la construcció d'altres màquines.

LA PALANCA

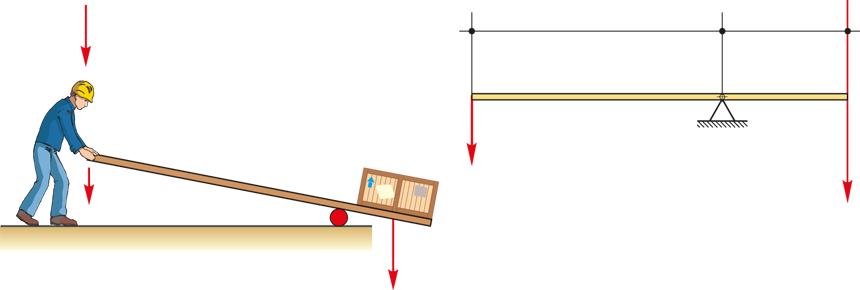

Una  palanca consisteix en una barra rígida capaç de girar al voltant d’un punt de suport o fulcre.





Això es coneix com a  llei de la palanca:

F⋅d1=R⋅d2

Podem distingir tres tipus de palanques:






LA RODA

Un dels invents més notables de la humanitat és la roda. Les seves aplicacions són moltes: el transport de càrregues amb carros, la politja, la roda hidràulica, el torn, la roda de molí, etc.

La politja i el polispast

Una  politja o  corriola és una roda que té la superfície central en forma de canal per la qual es fa passar una corda o una corretja. El seu principi de funcionament és el d’una palanca de primer grau.




Si encara volem incrementar més la nostra força, llavors hem de fer una combinació de politges; és el que anomenem  polispast.

Els polispasts estan formats per politges fixes i politges mòbils. L’expressió que ens determina la força que hem de fer és aquesta:




Per saber la longitud de corda estirada, fem servir la llei de la palanca:

F⋅l1=R⋅l2

EL PLA INCLINAT

És una rampa que permet elevar càrregues, fent menys força que si ho féssim verticalment.



Si el treball és el mateix, podem dir que:

F=R⋅h/L

Els cargols: una aplicació del pla inclinat

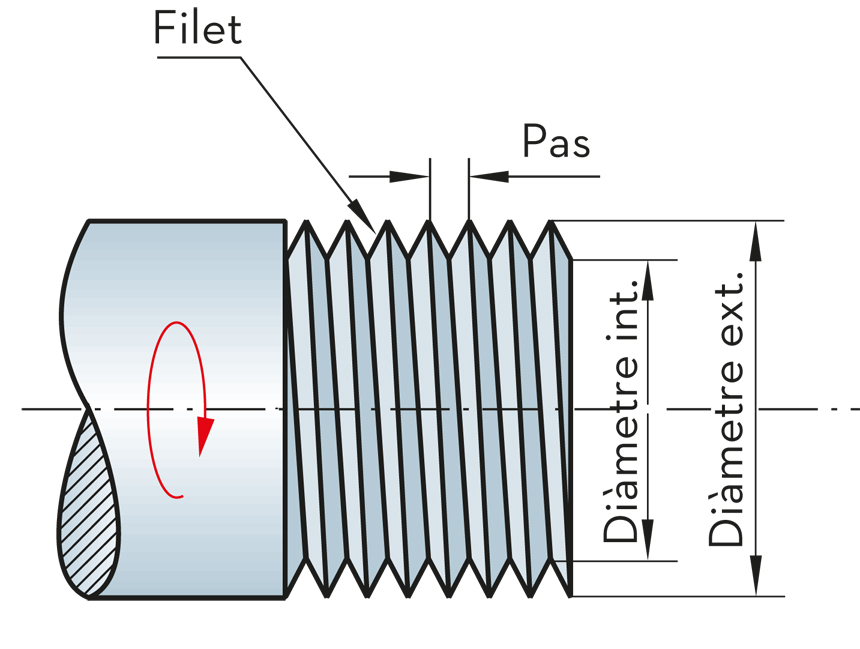

Els cargols estan formats per  rosques, que són plans inclinats enrotllats sobre una superfície cilíndrica. Quan s’aplica una força i es cargola, es multiplica la força aplicada. La rosca està formada per  filets, que es van introduint en el material a roscar amb poc esforç. El  pas de rosca és la distància que avança un cargol quan gira una volta.





ELS MECANISMES

És un conjunt de peces (barres, politges, guies, etc.) que fan funcions de guiatge, transformació i transmissió del moviment relacionat amb les forces que actuen en una màquina.

Mecanismes de transmissió del moviment.

Els mecanismes de transmissió del moviment permeten passar el moviment d’un eix a un altre, modificant la velocitat i el sentit de gir. Els més importants són: transmissió per  engranatges, per cadenes i per  corretges.

Velocitat i relació de transmissió

 i= n2/ n1

Podem tenir:

1. Sistema  multiplicador de velocitat.
2. Sistema reductor de velocitat.

Transmissió per corretges

La  corretja és un sistema flexible i molt apropiat per dur a terme aquest tipus de transmissió. La corretja més usada és la de tipus  trapezial, però també s’usen les  planes i les  dentades.

Transmissió per engranatges

Els engranatges estan constituïts per  rodes dentades, de manera que les dents de l’una s’insereixen dins de l’altra. S’usen quan els eixos entre els quals s’ha de transmetre el moviment són molt propers.

Transmissió per cadena

Aquest sistema incorpora els avantatges de les rodes dentades quant a la fiabilitat i la resistència de la transmissió, i el de les politges pel que fa a la distància entre eixos. Per contra, fa més soroll.
